رله کنترل فاز تک چراغ اشنایدر

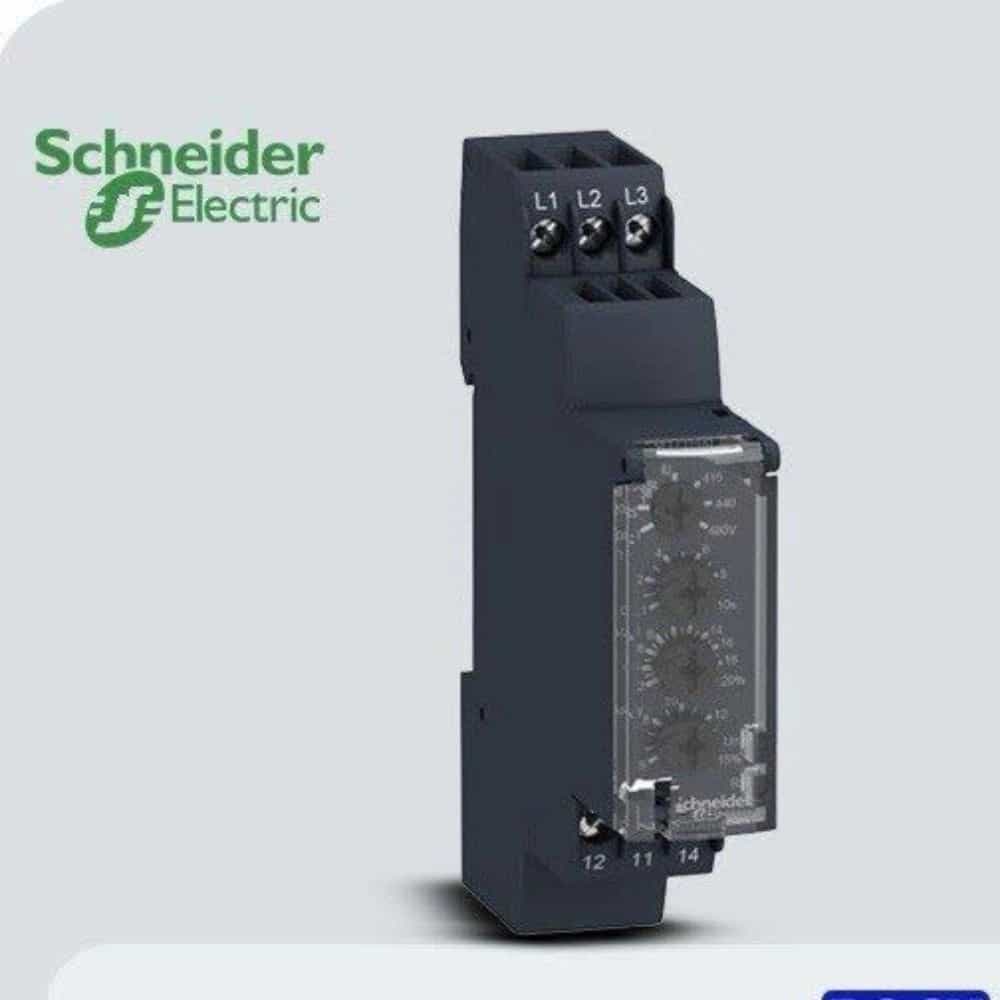

رله کنترل فاز اشنایدر الکتریک مدل RM17TG20 یک رله مانیتورینگ سه‌فاز برای بررسی وضعیت صحیح فازها و تشخیص خطاهای مربوط به توالی و عدم تقارن فاز است. این تجهیز در مدارهای فرمان و تابلوهای برق صنعتی به کار می‌رود و به حفاظت بهتر تجهیزات سه‌فاز کمک می‌کند.

کنترل توالی و عدم تقارن فاز

این رله کنترل فاز، توالی فازها را بررسی می‌کند و در صورت جابه‌جایی ترتیب فاز، خطا را تشخیص می‌دهد. همچنین قابلیت کنترل عدم تقارن فاز را دارد تا در صورت اختلاف نامناسب میان ولتاژ فازها، از ادامه عملکرد نادرست مدار جلوگیری شود.

رنج اندازه‌گیری ولتاژ 208 تا 480 ولت

رله RM17TG20 برای اندازه‌گیری و پایش ولتاژ سه‌فاز در محدوده 208VAC تا 480VAC طراحی شده است. این بازه ولتاژی، امکان استفاده از محصول را در بسیاری از تابلوهای برق، ماشین‌آلات و سامانه‌های صنعتی فراهم می‌کند.

عملکرد بدون تأخیر زمانی

این مدل بدون تأخیر زمانی کار می‌کند و وضعیت خطاهای قابل تشخیص را بدون تنظیم زمان تأخیر بررسی می‌کند. بنابراین برای مدارهایی مناسب است که واکنش سریع رله کنترل فاز نسبت به جابه‌جایی یا عدم تقارن فاز اهمیت دارد.

مشخصات فنی رله کنترل فاز اشنایدر

• برند: اشنایدر الکتریک
• کد فنی: RM17TG20
• نوع رله: کنترل فاز سه‌فاز
• پارامترهای کنترلی: عدم تقارن فاز و عدم توالی فاز
• تأخیر زمانی: بدون تأخیر زمانی
• رنج اندازه‌گیری ولتاژ: 208VAC تا 480VAC
• درجه حفاظت: IP20، IP30
• وزن: 0.13 کیلوگرم
• ابعاد: 65.5 × 17.5 × 90 میلی‌متر

کاربرد رله کنترل فاز RM17TG20

رله کنترل فاز اشنایدر در تابلوهای برق صنعتی، مدارهای فرمان، موتورهای سه‌فاز، پمپ‌ها، کمپرسورها، سیستم‌های تهویه و تجهیزات اتوماسیون کاربرد دارد. این محصول با تشخیص اختلال در توالی یا تعادل فاز، امکان ارسال فرمان مناسب به مدار کنترل را فراهم می‌کند.

نصب آسان در تابلو برق

ابعاد مناسب و عرض 17.5 میلی‌متری این رله، نصب آن را در تابلوهای برق و فضاهای محدود آسان‌تر می‌کند. درجه حفاظت IP20 و IP30 بر اساس نحوه نصب و شرایط استفاده، سطح حفاظت متفاوتی برای محصول ایجاد می‌کند؛ بنابراین باید الزامات نصب و حفاظت تابلو در نظر گرفته شود.

انتخابی مطمئن برای حفاظت مدار سه‌فاز

اگر برای پایش توالی و عدم تقارن فاز در شبکه سه‌فاز به یک رله کنترل فاز بدون تأخیر زمانی نیاز دارید، مدل RM17TG20 اشنایدر الکتریک می‌تواند گزینه‌ای کاربردی برای تابلوهای صنعتی و تجهیزات حساس باشد. پیش از خرید، محدوده ولتاژ شبکه و نحوه اتصال محصول را با مشخصات پروژه تطبیق دهید.
