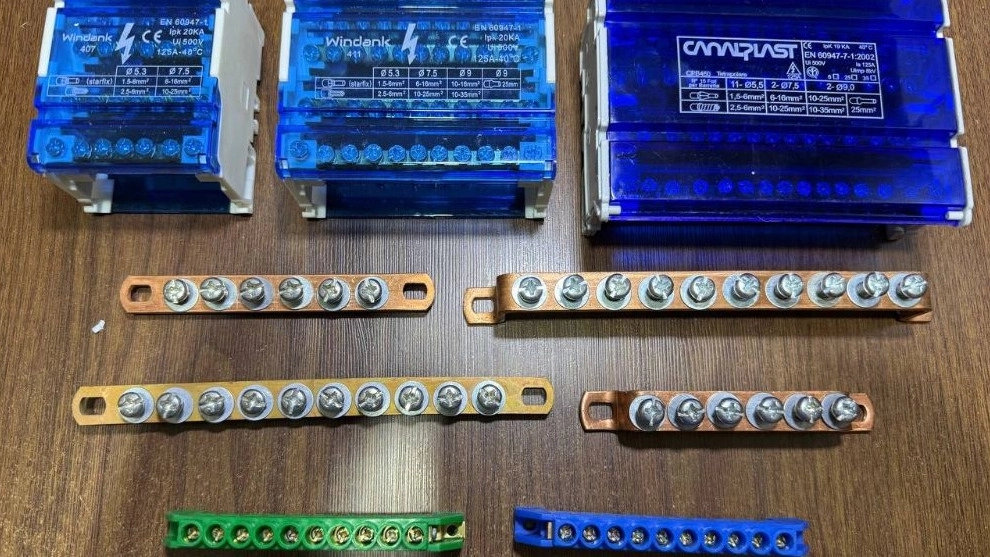

جعبه باسبار مس و انواع شینه و تسمه مسی

در سیستم های برق صنعتی، انتقال ایمن جریان، توزیع مناسب برق و ایجاد ارت و نول پایدار اهمیت زیادی دارد. برای این منظور از تجهیزات مسی مانند جعبه باسبار مس، شینه ارت، شینه نول، شینه مینیاتوری، شمش ارت مسی، شمش نول مسی و تسمه مسی استفاده می شود. این قطعات به عنوان اجزای اصلی در تابلو برق ها شناخته می شوند و تضمین کننده عملکرد مطمئن و طول عمر بالا در شبکه برق هستند.

پیشرو صنعت یزد به عنوان بورس لوازم برق صنعتی در یزد و فروشنده برندهای معتبر مانند اشنایدر Schneider Electric، پارسا و ایران ترمینال عرضه کننده مستقیم این محصولات در ابعاد و ظرفیت های مختلف است.

جعبه باسبار مس چیست

جعبه باسبار مس یک محفظه فلزی یا پلاستیکی است که درون آن چند شمش یا تسمه مسی قرار دارد تا برق را بین چند مدار یا مصرف کننده توزیع کند. این جعبه ها با طراحی ایمن، برای جلوگیری از اتصال کوتاه، حفاظت مکانیکی و نظم سیم کشی تابلو برق استفاده می شوند.

ویژگی های جعبه باسبار مس

• ساخته شده از ورق مقاوم و عایق بندی داخلی

• استفاده از شمش مس با خلوص بالا جهت راندمان انتقال جریان

• ارائه شده به صورت تک فاز و سه فاز

• قابلیت نصب روی ریل یا کف تابلو

• مناسب برای تابلوهای با جریان بالا یا خطوط توزیع صنعتی

کاربرد

• جمع آوری خطوط تغذیه اصلی تابلو برق

• ایجاد نقطه مشترک برای فازها، نول و ارت

• استفاده برای فیدرهای ورودی و خروجی در تابلوهای توزیع

شمش ارت مسی

شمش ارت مسی هادی اصلی سیستم ارت یا زمین است و برای تخلیه اضافه ولتاژ و جلوگیری از برق گرفتگی به زمین استفاده می شود.

ویژگی ها

• جنس مس با خلوص بالای ۹۹٫۹ درصد

• مقاومت الکتریکی بسیار پایین

• ضخامت های متداول از ۵ تا ۲۰ میلی متر

• قابلیت سوراخ کاری و نصب اتصال ارت

کاربرد

• اتصال بین سیم ارت تابلو برق و سیستم چاه ارت

• تخلیه امن جریان نشتی به زمین

• کاهش مقاومت زمین در شبکه صنعتی

شمش نول مسی

شمش نول مسی محل اتصال هادی های نول سیستم برق است و نقش کنترل تعادل در بارهای سه فاز را دارد.

ویژگی ها

• رسانایی فوق العاده بالا

• قابلیت نصب ایزوله یا مستقیم روی شاسی تابلو

• طراحی با سوراخ های استاندارد جهت پیچ و اتصال ترمینال ها

• مقاومت مکانیکی بالا برای نصب مطمئن در تابلوهای قدرت

موارد استفاده

• ایجاد نقطه بازگشت برای جریان مدار

• تثبیت جریان نوسانی در سیستم های سه فاز

• حفاظت ولتاژی و کنترل نشت جریان در مصارف صنعتی

شینه ارت

شینه ارت قطعه ای فلزی از جنس مس است که روی پایه عایق نصب می شود و وظیفه انتقال جریان ارت بین اجزای مختلف تابلو را دارد.

مشخصات شینه ارت

• نصب آسان روی پایه های پلاستیکی یا فیبری

• دارای سوراخ های رزوه دار برای اتصال سیم ارت

• استاندارد رنگ سبز یا زرد برای تشخیص سریع در تابلو

کاربرد

• اتصال نقطه زمین به بدنه تابلو برق

• جلوگیری از آسیب تجهیزات در مواقع صاعقه یا نشتی برق

• مهم ترین بخش در حفاظت الکتریکی سیستم

شینه نول

شینه نول مشابه شینه ارت است ولی برای اتصال سیم نول در مدار مورد استفاده قرار می گیرد. این قطعه باعث تقسیم یکنواخت بار بین خطوط نول شده و از نوسان ولتاژ جلوگیری می کند.

مشخصات فنی

• از جنس مس یا آلیاژ برنج با رسانایی بالا

• نصب روی پایه عایق آبی رنگ

• دارای سوراخ های متعدد برای اتصال کابل ها

• قابل استفاده در تابلوهای تک فاز و سه فاز

مزایا

• تثبیت ولتاژ و جلوگیری از انحراف فاز

• کاهش نویز الکتریکی در شبکه

• تسهیل تعمیرات و تست مدار برق

شینه مینیاتوری

شینه مینیاتوری جهت اتصال و تغذیه منظم کلیدهای مینیاتوری در تابلو برق استفاده می شود.

ویژگی ها

• جایگزین سیم کشی دستی بین فیوزها

• نصب سریع و ایمن روی کلیدهای تک فاز، دو فاز یا سه فاز

• افزایش زیبایی و نظم تابلو برق

• ارائه در مدل های شاخه ای ۱۲ تا ۶۰ سانتی متر

• تحمل جریان تا ۶۳ آمپر

کاربرد

• تغذیه همزمان چند کلید مینیاتوری از یک ورودی

• کاهش خطای اتصال در تابلوها

• صرفه جویی در زمان نصب و تعمیرات

تسمه مسی

تسمه مسی یک هادی تخت و مقاوم است که برای انتقال جریان بالا یا اتصال به سیستم ارت و بدنه تابلو استفاده می شود.

خصوصیات تسمه مسی

• رسانایی بسیار بالا

• قابلیت خم شدن و برش آسان

• مقاومت کم در برابر حرارت و خوردگی

• ضخامت های معمول از ۲ تا ۱۰ میلی متر

• مناسب برای جریان های بالای چند صد آمپر

کاربرد

• اتصال بدنه تابلو برق به ارت

• ایجاد مسیرهای جریان قدرت در سیستم های سه فاز

• استفاده به عنوان هادی اصلی در جعبه باسبار

• اتصال بین شینه ها و شمش های قدرت

مزایای استفاده از قطعات مسی در تابلو برق

• رسانایی الکتریکی بالا و افت ولتاژ بسیار کم

• مقاومت زیاد در برابر حرارت و خوردگی

• امکان انتقال جریان بالا در ابعاد کوچک

• طول عمر طولانی در محیط های صنعتی

• نصب آسان و ایمنی بالا نسبت به سایر هادی ها

برندهای مطرح در بازار یزد

• اشنایدر Schneider Electric – استانداردهای جهانی با دوام بالا

• پارسا و ایران ترمینال – تولید داخلی با کیفیت و قیمت اقتصادی

• LS و ABB – برندهای حرفه ای برای تابلوهای قدرت سنگین

پیشرو صنعت یزد عرضه کننده تمام مدل های فوق با ضمانت کیفیت و مشاوره تخصصی در انتخاب سایز مناسب برای پروژه شما می باشد.

قیمت تقریبی در بازار یزد

• جعبه باسبار مس از 300 هزار تا 2 میلیون تومان بسته به سایز و تعداد فاز

• شمش ارت و نول مسی از 50 هزار تا 250 هزار تومان در هر متر

• شینه ارت و نول از 30 هزار تا 120 هزار تومان

• شینه مینیاتوری از 60 هزار تا 180 هزار تومان

• تسمه مسی از 80 هزار تا 400 هزار تومان در هر متر

قیمت ها بسته به ضخامت، برند و نوع آبکاری متفاوت است و در پیشرو صنعت یزد با تضمین اصالت و بهترین نرخ قابل تهیه است.

راهنمای نصب و ایمنی

• تمامی اتصالات باید محکم و بدون لقی انجام شوند.

• فاصله بین شینه ها و بدنه تابلو رعایت گردد.

• از پایه های عایق استاندارد در نصب ارت و نول استفاده شود.

• برای جریان های بالا، پرس سر کابل با لقمه مناسب انجام شود.

• جهت حفظ ایمنی، مسیرهای ارت از فاز و نول جدا باشند.

جمع بندی

استفاده از جعبه باسبار مس، شمش ارت مسی، شمش نول مسی، شینه ارت، شینه نول، شینه مینیاتوری و تسمه مسی در تابلو برق موجب افزایش ایمنی، راندمان و زیبایی کار می شود. این قطعات با رسانایی بالا و مقاومت زیاد، گزینه ای ایده آل برای صنایع کوچک و بزرگ هستند.

برای خرید مستقیم از تولیدکنندگان معتبر، همراه با مشاوره نصب و ارسال سریع، پیشرو صنعت یزد بهترین انتخاب است؛ بورس لوازم برق صنعتی در یزد و فروشنده رسمی اشنایدر در یزد با موجودی کامل انواع شینه و باسبار مسی صنعتی.
