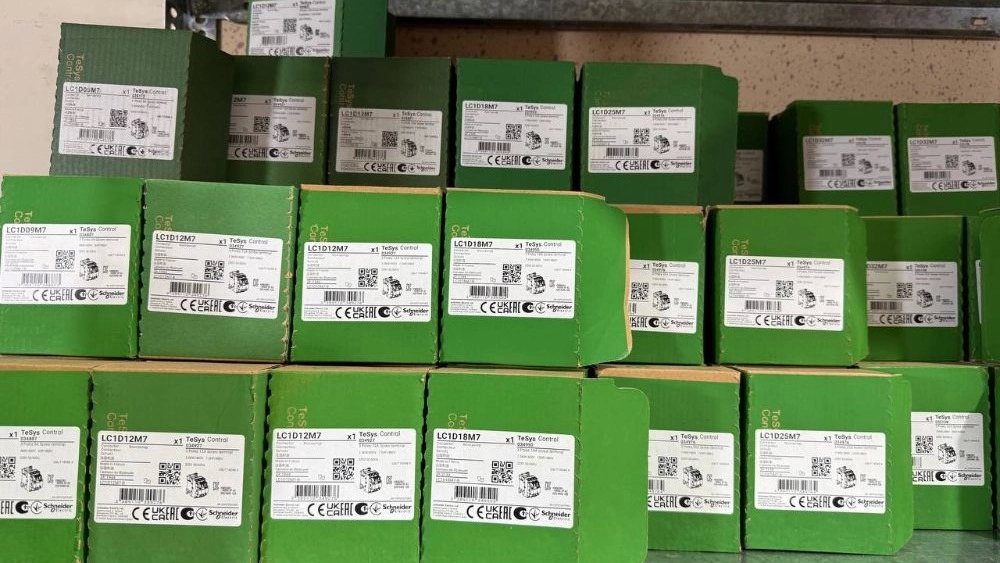

کنتاکتور از 9 آمپر تا 500 آمپر در ولتاژهای 12 ،24 ،110 ،220 ولت

کنتاکتور یکی از مهمترین تجهیزات در سیستم های برق صنعتی است که وظیفه آن قطع و وصل جریان های الکتریکی در مدارهای قدرت می باشد. این وسیله به عنوان کلید مغناطیسی عمل می کند و با تغذیه بوبین خود، تیغه های قدرت را به هم متصل کرده و مدار را برای عبور جریان باز می کند.

کنتاکتورها در ظرفیت های مختلف از 9 آمپر تا 500 آمپر و در ولتاژهای 12 ولت، 24 ولت، 110 ولت و 220 ولت تولید می شوند تا پاسخگوی نیازهای گوناگون در صنایع سبک و سنگین باشند.

در این میان، پیشرو صنعت یزد به عنوان بورس لوازم برق صنعتی در یزد و فروشنده رسمی اشنایدر Schneider Electric، ارائه دهنده طیف کاملی از کنتاکتورهای صنعتی با کیفیت بالا و قیمت مناسب است.

عملکرد کنتاکتور

کنتاکتور از طریق القای مغناطیسی کار می کند. در زمان اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد می‌شود و هسته متحرک کنتاکتور حرکت می‌کند. این حرکت باعث بسته شدن تیغه‌های قدرت و عبور جریان از مدار می‌شود. وقتی ولتاژ بوبین قطع گردد، فنر داخلی هسته را به حالت اولیه بازمی‌گرداند و مدار قطع می‌شود.

این سازوکار باعث می‌شود که بتوان کنتاکتور را از راه دور توسط مدار فرمان یا کنترل اتوماسیون صنعتی فعال یا غیرفعال کرد. این ویژگی ایمنی و طول عمر تجهیزات را افزایش می‌دهد.

اجزای اصلی کنتاکتور

• بوبین یا سیم پیچ: بخش تحریک مغناطیسی که با اعمال ولتاژ فعال می‌شود.

• هسته آهنی ثابت و متحرک: برای ایجاد میدان مغناطیسی و حرکت تیغه‌ها.

• تیغه های قدرت: برای قطع و وصل مدار جریان اصلی.

• تیغه های کمکی: برای ارسال فرمان به مدارهای دیگر یا سیستم حفاظتی.

• پوشش عایق: جهت جلوگیری از خطر برق گرفتگی و آسیب مکانیکی.

انواع کنتاکتور بر حسب جریان

کنتاکتور 9 تا 25 آمپر

این مدل‌ها برای مدارهای سبک، کنترل روشنایی و موتورهای کوچک استفاده می‌شوند.

ویژگی‌ها:

• ابعاد جمع و جور

• مصرف کم توان در بوبین

• مناسب برای مدارهای فرمان 12 ولت و 24 ولت

• عملکرد بی صدا و مداوم

کنتاکتور 32 تا 100 آمپر

برای موتورهای متوسط، پمپ‌ها، فن‌های صنعتی و تابلو برق‌های قدرت استفاده می‌شود.

ویژگی‌ها:

• امکان اتصال رله بی متال برای حفاظت از موتورها

• مناسب برای ولتاژهای بوبین 24 و 220 ولت

• قابلیت نصب آسان روی ریل

کنتاکتور 125 تا 500 آمپر

مدل‌های پرقدرت برای کارکرد در صنایع سنگین مانند جرثقیل‌ها، کمپرسورها و کارخانجات.

ویژگی‌ها:

• دارای تیغه های نقره اندود برای تحمل جریان بالا

• مقاومت حرارتی و مکانیکی بالا

• قابل استفاده برای بارهای تا چند صد کیلووات

انواع کنتاکتور بر اساس ولتاژ بوبین

کنتاکتور 12 ولت

• مناسب ماشین آلات قابل حمل، خودروهای صنعتی و جرثقیل ها

• با ولتاژ پایین و ایمنی بالا

• مناسب برای محیط های دارای رطوبت یا خطر برق گرفتگی

کنتاکتور 24 ولت

• پرکاربردترین نوع در تابلو برق ها

• قابل استفاده در سیستم های اتوماسیون با فرمان PLC

• عملکرد پایدار با نویز الکتریکی کم

کنتاکتور 110 ولت

• مناسب برای سیستم های خاص صنعتی مانند خطوط تولید بزرگ یا ژنراتورهای خاص

• ایمنی بالا و کاهش خطرات ناشی از نوسان برق

کنتاکتور 220 ولت

• رایج ترین نوع در کارگاه ها و تجهیزات عمومی

• قابل استفاده برای کنترل موتورهای سه فاز

• امکان استفاده مستقیم از برق شهری بدون مبدل فرمان

مزایای استفاده از کنتاکتور

• افزایش عمر مفید تجهیزات الکتریکی

• امکان کنترل از راه دور بارهای سه فاز

• قطع فوری مدار در مواقع اضطراری

• فرسایش کمتر نسبت به کلیدهای دستی

• امکان ترکیب با تایمر، رله و سنسور برای اتوماسیون صنعتی

• قابلیت نصب سریع در تابلو برق

نکات مهم در انتخاب کنتاکتور

• جریان نامی کنتاکتور باید حداقل ۱٫۲ برابر جریان کاری مدار باشد.

• ولتاژ بوبین باید با ولتاژ فرمان مدار هماهنگ باشد.

• اگر از کنتاکتور برای موتور استفاده می‌شود، بهتر است از رله بی‌متال برای حفاظت حرارتی استفاده شود.

• در محیط‌های پرگرد و غبار یا مرطوب، مدل‌های با حفاظت IP بالا انتخاب شوند.

• برند انتخاب شده باید دارای گواهی استاندارد IEC یا CE باشد.

برندهای معتبر کنتاکتور

• اشنایدر Schneider Electric: دارای کیفیت بالا، طول عمر زیاد و قابل اطمینان در صنایع سنگین.

• LS کره: گزینه‌ای اقتصادی با عملکرد پایدار در طولانی مدت.

• الکتروکاوه و پارسا: برندهای ایرانی با کیفیت خوب برای پروژه‌های متوسط و تابلوهای عمومی.

• ABB و Siemens: گزینه‌های حرفه‌ای برای کارخانجات بزرگ و پروژه‌های صنعتی سنگین.

پیشرو صنعت یزد تمام این برندها را در ظرفیت‌ های مختلف 9، 12، 18، 25، 32، 40، 65، 95، 150، 250 تا 500 آمپر در دسترس دارد.

کاربردهای صنعتی کنتاکتور

• کنترل موتورهای سه فاز در کارگاه‌ها و کارخانه‌ها

• تابلو برق‌های روشنایی و تهویه صنعتی

• سیستم کنترل آسانسور و جرثقیل سقفی

• کنترل پمپ‌های آب و برق اضطراری

• خطوط تولید، کمپرسورها، سیستم‌های تهویه و خنک‌کننده‌ها

• مدارهای فرمان اتوماسیون PLC

تفاوت کنتاکتور با کلید حرارتی

• کنتاکتور برای کنترل قطع و وصل مدار از راه دور است ولی کلید حرارتی برای حفاظت مدار از اضافه بار به کار می‌رود.

• کنتاکتور از فرمان بیرونی فعال می‌شود، در حالی که کلید حرارتی دارای تریپ خودکار است.

• ترکیب این دو در تابلو برق بهترین حفاظت را برای موتورهای صنعتی فراهم می‌کند.

رده بندی کنتاکتورها بر اساس نوع بار

• AC1: برای بارهای مقاوم مانند هیترها و المنت‌ها.

• AC2: برای موتورهای سنکرون.

• AC3: برای موتورهای قفس سنجابی (بیشترین کاربرد).

• AC4: برای راه‌اندازی‌های سنگین و قطع جریان در زیر بار کامل.

راهنمای ایمنی در نصب

• برق را قبل از نصب قطع کنید.

• از پیچ و کانکشن مناسب جریان استفاده کنید.

• جهت نصب بوبین و تیغه ها درست تنظیم شود تا صدا و حرارت غیرعادی ایجاد نشود.

• فاصله مناسب از تجهیزات دیگر جهت تهویه در تابلو برق رعایت شود.

قیمت انواع کنتاکتور در بازار یزد

• کنتاکتور 9 آمپر حدود 140 تا 180 هزار تومان

• مدل 25 آمپر حدود 300 تا 450 هزار تومان

• مدل 65 آمپر حدود 1 تا 1.5 میلیون تومان

• مدل 100 آمپر حدود 2 تا 3 میلیون تومان

• مدل های 250 تا 500 آمپر تا حدود 12 میلیون تومان

قیمت نهایی بستگی به برند، کشور سازنده و ولتاژ بوبین دارد. در پیشرو صنعت یزد کلیه محصولات با گارانتی اصالت و تحویل سریع ارائه می‌شود.

جمع بندی

کنتاکتور از 9 آمپر تا 500 آمپر در ولتاژهای 12 ولت، 24 ولت، 110 ولت و 220 ولت از مهم ترین اجزای سیستم های برق صنعتی و کنترلی است. این تجهیزات با عملکرد مطمئن، دوام بالا و قابلیت استفاده در شرایط مختلف، نقش کلیدی در کنترل ایمن مدارهای صنعتی دارند.

برای خرید مطمئن و دریافت مشاوره فنی تخصصی درباره انواع کنتاکتورهای اشنایدر، LS، پارسا و سایر برندها، پیشرو صنعت یزد بهترین گزینه است. این مجموعه با عنوان بورس لوازم برق صنعتی در یزد و فروشنده رسمی برند اشنایدر در یزد آماده ارائه تجهیزات کنترل و فرمان با بهترین قیمت و گارانتی می‌باشد.
